Machine de coupe à tête de voyage hydraulique pour papier de verre / abrasif

Machine de coupe à tête de voyage hydraulique pour papier de verre / abrasif







Gamme d'applications
La machine à découper à tête de voyage hydraulique est largement utilisée dans de nombreuses industries, comme:
· Intérieur automobile
· Le cuir et le cuirgoods -
· Goits et tapis en liège
· Mousse et éponge
· Composants de chaussures - shoes, semelles intérieures, chaussettes à semelle intérieure, tiges, sangles
· Caoutchouc-forestiers, phoques, rondelles
· Toys - jouets, nouveautés publicitaires, mini puzzles de la scie au gabarit, etc.







Comment choisir la machine de coupe hydraulique kuntai
1.Matial: matériau non métallique tel que le cuir, le tissu, la mousse, l'EVA, le joint en caoutchouc, etc.
2. surface de coupe: Cela dépend de la taille du matériau.
3. Force de réduction: Cela dépend du périmètre total de la lame du mouleur / moule de coupe.
4. Système d'alimentation: Cela dépend du matériau.









Configuration de la machine



Ⅰ. Principaux spécifications techniques

Force de coupe: 25 t à 75 tonnes

Taille de la tête de coupe: 500 × 500 mm à 700 * 700 mm

Dimension de la table de travail standard: 2250 × 550 mm (w * d) (il est personnalisé)

TRAP réglable (mm): 30-180 mm

Largeur du matériau applicable: 1600 mm (il est personnalisé)

Motor de moteur principal: 3KW

Nourrir l'alimentation du servomoteur: 1,5 kW

Power MOTOR de la tête de voyage: 2KW

Pression de travail du système hydraulique: inférieur ou égal à 30 MPA

Source de l'air: 0. 5-0. 8MPA

Consommation d'air: 0. 2cbm / min

Puissance totale: 6,5 kW

Tension: personnalisable



Ⅱ. STRUCTION DE MACHINE

1.

La partie se compose du servomoteur, du réducteur, du dispositif de serrage pneumatique, du mécanisme de tension.

La machine adopte le mouvement du matériau de serrage pneumatique, pour s'assurer que le matériau n'est pas la distorsion ou le déplacement

Prise par le servomoteur, la longueur des aliments peut être modifiée par les données d'entrée sur l'écran tactile directement

2. Machine de coupe

(1) La machine à découper se compose de cadre, de pièces hydrauliques et de pièces de tête mobiles automatiques, etc.

(2) La planche de poinçonnage est équipée d'un appareil de découpage de coupe. Il est pratique et facile à changer le coupeur de matrice.

(3) La glissière latérale de découpe est entraînée par la vis à billes et le servomoteur, la précision mobile est élevée

(4) Impact de conception spéciale Le micro-mécanisme du coup de poing coupant une ligne ou plusieurs rangées vers le déplacement de la carte PP, prolongez la durée de vie de la carte PP

(5) Utiliser le stockage d'énergie du volant pour obtenir une coupe élevée, économiser l'électricité, aucune augmentation élevée de la température de l'huile

(6) Les institutions de réglage des AVC coopèrent avec le coupe-mat

(7) Les principaux sceaux ont utilisé la marque importée allemande. Les pièces hydrauliques, les appareils électriques sont tous utilisés par la marque importée, elles sont durables.

(8) Hôte après une éteinte à haute fréquence à huile à huile Piston Rod de surface cylindrique du chrome de chrome, assurer la durée de vie de la machine

3. Parts pneumatiques

Avec un contrôle électrique et manuel pour compléter le positionnement, la farce et d'autres fonctions du coupe-mat

4. Composant électrique

(1) L'armoire électrique a besoin d'étanchéité, à l'épreuve des poussières, protection

(2) Équipement sur le site Installation des matériaux et construction de l'armoire électrique complétés par l'acheteur, les lignes de signal de l'encodeur de servomoteur fournies par le fournisseur

(3) Toutes les pièces sont avec une protection contre le disjoncteur ou le fusible



Iii. Sinsouviantmesures

1.

2. Système hydraulique équipé d'une soupape de décharge de sécurité, empêchez la surcharge de pression du système hydraulique

3. Équipement en travail normal pendant les pannes de courant anormales, puis restaurer automatiquement automatiquement la puissance sous la condition de ne pas reprendre automatiquement

4. Lorsque la machine s'exécute mal, appuyez sur le bouton de réinitialisation, la machine peut reprendre le travail normal



Ⅳ. Fournisseur des composants principaux

Nom	Fournisseur
CLu	Mitsubishi
écran tactile	Mitsubishi
contacteur (commutateur)	Taïwan
Thermorelais	Taïwan
interrupteur de bouton	Schneider
relais miniature	Omron
servomoteur	Mitsubishi
Pièces hydrauliques principales	LMC
élément d'étanchéité	B+S
pompe à huile	Settima
Roueur linéaire	Taïwan
interrupteur de voyage	TENDRE
moteur	Mitsubishi
élément pneumatique	Airtac



Ⅴ. Diagramme schématique

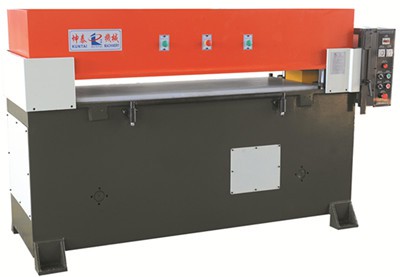

Photos de machines











Profil de l'entreprise

Depuis 1985, nous fabriquons diverses machines de laminage et machines à couper le souffle pour différentes industries, telles que l'industrie des emballages, l'industrie des garnitures de voiture, l'industrie des chaussures, l'industrie du vêtement, l'industrie des jouets, l'industrie des rembourrage, etc. Un pouvoir d'ingénierie solide et un service après-vente satisfaisant consolident notre place principale sur le marché intérieur et le marché étranger.
